产品名称：QDX3-3带链轮式蜗轮箱

产品标签：4型带链轮式蜗轮箱,5型带链轮式蜗轮箱,7型带链轮式蜗轮箱

更新时间：2021/9/24 23:47:58

上一个产品： QDX3-6带链轮式蜗轮箱

下一个产品：QDX3-5带链轮式蜗轮箱

电子样本：无

产品详情

QDX3-3链轮式蜗轮箱产品是一种90°回转型驱动装置，特殊型可输出360°多转角。主要适用于球阀、蝶阀、旋塞阀等类型阀门。产品可配套蝶阀DN50-DN1000共有10个规格，球阀可配套DN50-DN400 共有10个规格.链轮式蜗轮箱,包括壳体,蜗轮及蜗杆,在壳体外安装指示盘,在壳体内安装有蜗轮和蜗杆,蜗轮与指示盘连接,蜗杆的一端穿出壳体并在其端部同轴安装一链轮盘,在链轮盘上盘绕并固定链轮的中段,链轮的两端为自由端.本蜗轮箱通过拉动链轮的两端控制轮盘的旋转方向,进而控制阀门的开启或闭合,适合应用在特殊位置，像有些设备太高人够不到的地方,比如高处或水下都需要此类带链轮式涡轮头。上海禹轩生产的蜗轮头具有耐磨，耐用，不卡等优质特点，欢迎来人来厂实地考察选用。除了常规蜗轮头外我们还生产全系列阀门蜗轮箱,,防盗蜗轮箱,电动涡轮箱,不锈钢涡轮箱,阀门伞齿轮等阀门及配件产品。

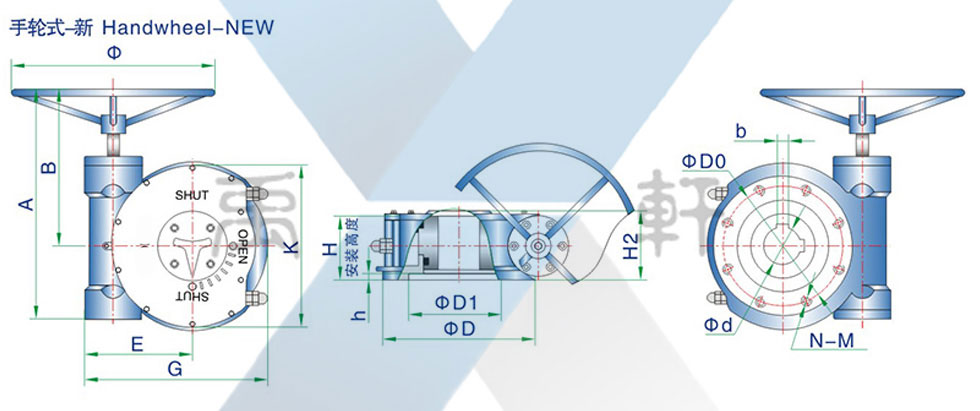

QDX3-3带链轮式蜗轮箱连接尺寸图

QDX3系列部分回转型阀门手动装置技术参数

型号	2	3	4	5	6	6D	7	8	9
技术参数
速比	30： 1	42： 1	43： 1	54： 1	64:1	72:1	78:1	76:1	89:1
输入力矩	80	80	130	130	165	165	195	220	220
输出力矩	380	750	1400	1755	2640	2970	3750	4180	4900
限位调整	±5°	±5°	±5。	±5°	*5°	5	±5°	*5°	*5°
蝶阀 DN	80-100	125-150	200-250	300-350	400-450	450	500-600	700	800
球阀 DN	50	80	100	150	200	250	250-300	350	400
连接尺寸
法兰外圆（D)	90	125	150	175	210	230	260	300	350
连接孔中心 (Do)	70	102	125	140	165	185	200	254	298
凹面 (D1xh)	55x4	70x4	85x4	100x4	130x5	150x5	160x5	200x5	230x5
孔数-螺栓 (N\M)	4-M8	4-M10	4-M12	4-M16	4-M20	4-M20	8-M16	8-M16	8-M20
标准抽孔 (d)	16	24	30	36	40	45	50	60	80
键宽x键高x条数NO.x 90°	5x5 X1	8x7 X1	10x8 X1	12x8 x1	12x8 x2	14x9 x2	16x10 X2	18x11 X2	22x14 x2
可选轴孔	14、 18、	22、26	28、32、	32、38、	38、42、	42、48	45、55、	55、65、	70、75、
可选轴孔	20	22、26	36	40	45、48	42、48	58、60	70	85、90
安装高度 (H)	52	62	68	75	105	110	110	120	135
铸件手轮 (Φ)	200	250	280	320	350	400	400	520	520
链轮 (Φ2)	200			300		400
外型尺寸
A	200	235	265	322	368	413	433	554	615
B	144	167	188	215	254	270	278	379	419
C	128	150	160	219	243	260	248	345	394
E	76	96	115	139	170	181	192	224	250
G	132	169	203	245	292	314	338	378	433
H2	70	74	88	97	125	131	128	154	152
K	112	146	175	212	243	266	292	330	382

上海禹轩产品售后服务:
①禹轩产品质保期为自出厂起12个月，实行”三包“服务（包退、包换、包修）。
②产品服务期内，可以咨询本公司工程师，提供对应服务，以便进一步提高产品质量。
③对用户的投诉问题，会快速作出反应，并安排售后服务。
如有任何疑问.您可以致电给我们,我们一定会尽心尽力为您提供优质的服务。
咨询热线：021-57975176 技术热线：13585782281
