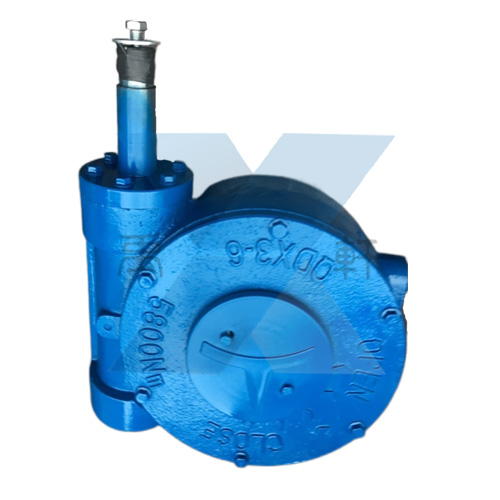

产品名称：QDX3-6单级蜗轮箱
产品标签：2型单级蜗轮箱,3型单级蜗轮箱,4型单级蜗轮箱,5型单级蜗轮箱
更新时间：2021/9/28 18:37:57
上一个产品： 单级铸钢蜗轮箱QDX3系列
下一个产品：蝶阀蜗轮蜗杆减速机QDX3-2
电子样本： 无
产品详情
QDX3-6单级蜗轮箱产品是一种90°回转型驱动装置，2型单级蜗轮箱,3型单级蜗轮箱,4型单级蜗轮箱,5型单级蜗轮箱适用于小规格的球阀、蝶阀、旋塞阀等类型阀门。特殊型可输出360°转角。产品可配套蝶阀DN50-DN100 共有4个规格，球阀可配套DN15-DN50 共有4个规格.单级蝶阀蜗轮箱是一款用于阀门驱动开关的连接传动的作用，常用于阀门驱动,减速机,风阀等。上海禹轩生产的蜗轮头具有耐磨，耐用，不卡等优质特点，欢迎来人来厂实地考察选用。除了常规蜗轮头外我们还生产全系列阀门蜗轮箱,防盗蜗轮箱,电动涡轮箱,不锈钢涡轮箱,阀门伞齿轮等阀门及配件产品。

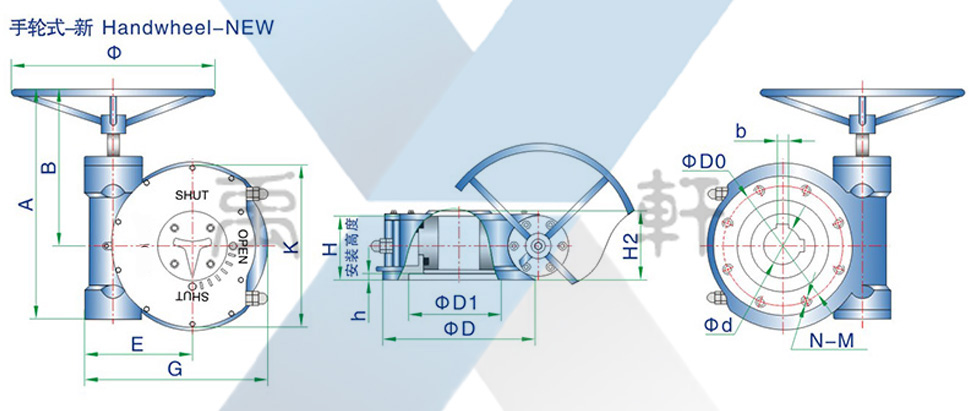

QDX3-6单级蜗轮箱连接外形尺寸
QDX3-6单级蜗轮箱技术参数-连接尺寸-外型尺寸
型号 2 3 4 5 6 6D 7 8 9 技术参数 速比 30： 1 42： 1 43： 1 54： 1 64:1 72:1 78:1 76:1 89:1 输入力矩 80 80 130 130 165 165 195 220 220 输出力矩 380 750 1400 1755 2640 2970 3750 4180 4900 限位调整 ±5° ±5° ±5。 ±5° *5° *5* ±5° *5° *5° 蝶阀 DN 80-100 125-150 200-250 300-350 400-450 450 500-600 700 800 球阀 DN 50 80 100 150 200 250 250-300 350 400 连接尺寸 法兰外圆（D) 90 125 150 175 210 230 260 300 350 连接孔中心 (Do) 70 102 125 140 165 185 200 254 298 凹面 (D1xh) 55x4 70x4 85x4 100x4 130x5 150x5 160x5 200x5 230x5 孔数-螺栓 (N\M) 4-M8 4-M10 4-M12 4-M16 4-M20 4-M20 8-M16 8-M16 8-M20 标准抽孔 (d) 16 24 30 36 40 45 50 60 80 键宽x键高x条数NO.x 90° 5x5 X1 8x7 X1 10x8 X1 12x8 x1 12x8 x2 14x9 x2 16x10 X2 18x11 X2 22x14 x2 可选轴孔 14、 18、 22、26 28、32、 32、38、 38、42、 42、48 45、55、 55、65、 70、75、 20 36 40 45、48 58、60 70 85、90 安装高度 (H) 52 62 68 75 105 110 110 120 135 铸件手轮 (Φ) 200 250 280 320 350 400 400 520 520 链轮 (Φ2) 200 300 400 外型尺寸 A 200 235 265 322 368 413 433 554 615 B 144 167 188 215 254 270 278 379 419 C 128 150 160 219 243 260 248 345 394 E 76 96 115 139 170 181 192 224 250 G 132 169 203 245 292 314 338 378 433 H2 70 74 88 97 125 131 128 154 152 K 112 146 175 212 243 266 292 330 382
上海禹轩产品售后服务:
①禹轩产品质保期为自出厂起12个月，实行”三包“服务（包退、包换、包修）。
②产品服务期内，可以咨询本公司工程师，提供对应服务，以便进一步提高产品质量。
③对用户的投诉问题，会快速作出反应，并安排售后服务。
如有任何疑问.您可以致电给我们,我们一定会尽心尽力为您提供优质的服务。
咨询热线：021-57975176 技术热线：13585782281
