QDX3手动蜗轮蜗杆驱动头它的学名又叫QDX3单级蜗轮箱,回转型手动装置,蝶阀专配减速机等叫法。蜗轮箱是一种90°回转型阀门驱动装置,适用于球阀、蝶阀、旋塞阀等类型阀门。特殊型可输出360°转角。产品共有10个型号。型号：QDX3-2，QDX3-3，QDX3-4，QDX3-5，QDX3-6，QDX3-7，QDX3-8，QDX3-9，QDX3-10等。阀门执行器是一款用于阀门驱动的一种驱动装置起到连接传动的作用，常用于阀门驱动，机械工，风门，挡板阀，减速机等。上海禹轩生产的蜗轮箱具有耐磨，耐用，不卡等特点，欢迎来人来厂实地考察选用。除了阀门蜗轮箱外我们还生产BA伞齿轮，电动/气动蜗轮装置和通用阀门系列减速机产品、防盗蜗轮箱等阀门及配件产品。QDX3-6手动蜗轮蜗杆驱动头-蜗轮箱壳采用灰铸铁、球铸铁、铸钢材料,美观大方体积小重量轻,设计合理输出转矩大,省力轻便。

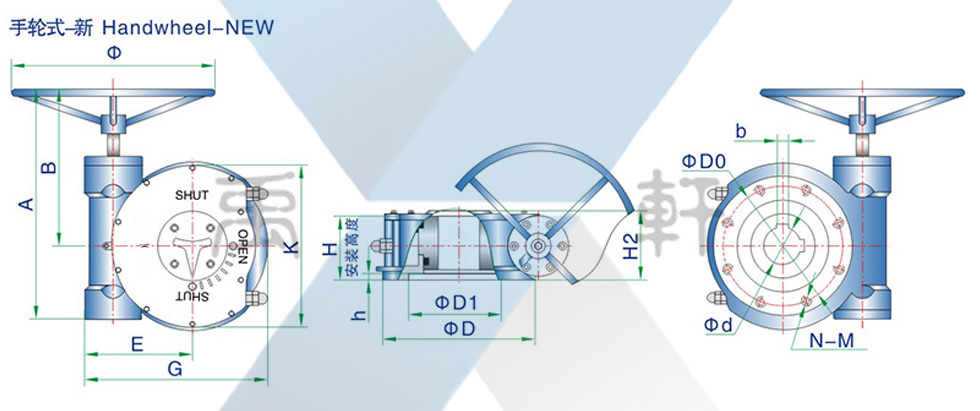

QDX3手动蜗轮蜗杆驱动头技术参数-连接尺寸-外型尺寸

型号	2	3	4	5	6	6D	7	8	9
技术参数
速比	30： 1	42： 1	43： 1	54： 1	64:1	72:1	78:1	76:1	89:1
输入力矩	80	80	130	130	165	165	195	220	220
输出力矩	380	750	1400	1755	2640	2970	3750	4180	4900
限位调整	±5°	±5°	±5。	±5°	*5°	5	±5°	*5°	*5°
蝶阀 DN	80-100	125-150	200-250	300-350	400-450	450	500-600	700	800
球阀 DN	50	80	100	150	200	250	250-300	350	400
连接尺寸
法兰外圆（D)	90	125	150	175	210	230	260	300	350
连接孔中心 (Do)	70	102	125	140	165	185	200	254	298
凹面 (D1xh)	55x4	70x4	85x4	100x4	130x5	150x5	160x5	200x5	230x5
孔数-螺栓 (N\M)	4-M8	4-M10	4-M12	4-M16	4-M20	4-M20	8-M16	8-M16	8-M20
标准抽孔 (d)	16	24	30	36	40	45	50	60	80
键宽x键高x条数NO.x 90°	5x5 X1	8x7 X1	10x8 X1	12x8 x1	12x8 x2	14x9 x2	16x10 X2	18x11 X2	22x14 x2
可选轴孔	14、 18、	22、26	28、32、	32、38、	38、42、	42、48	45、55、	55、65、	70、75、
可选轴孔	20	22、26	36	40	45、48	42、48	58、60	70	85、90
安装高度 (H)	52	62	68	75	105	110	110	120	135
铸件手轮 (Φ)	200	250	280	320	350	400	400	520	520
链轮 (Φ2)	200			300		400
外型尺寸
A	200	235	265	322	368	413	433	554	615
B	144	167	188	215	254	270	278	379	419
C	128	150	160	219	243	260	248	345	394
E	76	96	115	139	170	181	192	224	250
G	132	169	203	245	292	314	338	378	433
H2	70	74	88	97	125	131	128	154	152
K	112	146	175	212	243	266	292	330	382

买家采购指导（需要确认以下数据即可，特殊要求请讲明）：一、轴颈（轴孔尺寸大小）二、花键尺寸（销钉宽度）三、连接中孔中心（螺栓孔距离）四、孔径孔数（螺栓孔数量和孔径）电装型需要提供连接电装盘的尺寸和螺栓孔距和孔数就可以。
