产品名称：BAA-3型铸钢伞齿轮
产品标签：大口径铸钢伞齿轮,闸阀截止阀手动装置,手动传动装置
更新时间：2021/9/23 19:29:01
上一个产品： BA-2手动铸钢伞齿轮
下一个产品：MY-V7-1S伞齿轮
电子样本： 无
产品详情

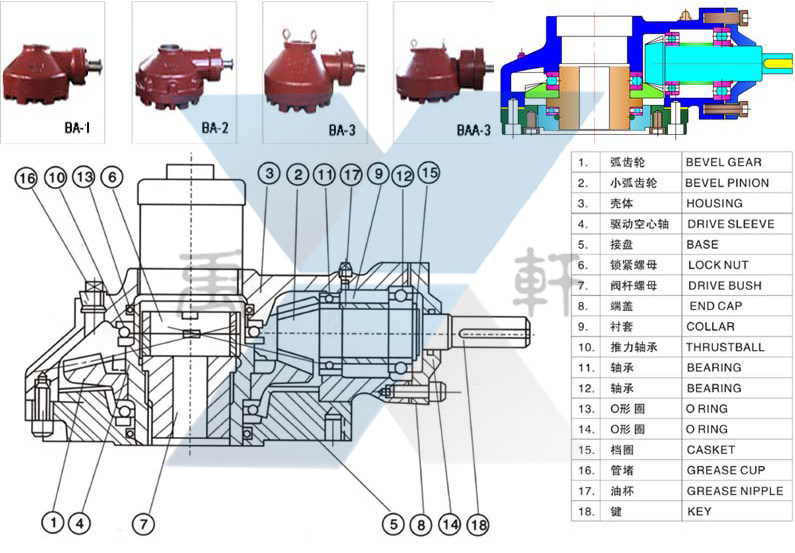

1.该装置是直接安装在闸阀和截止阀上的手动装置。
2.该装置采用弧齿锥齿轮和平面推力轴承，有运转平稳，扭矩大，噪音小，效率高的优点。
3.在所有的结合部，采用了密封胶全密封处理，达到了防水，防油渗漏的效果，防护等级为IP65。
4.手轮和阀杆罩可根据用户需求定制。上海禹轩结合各行各业阀门使用要求及环境，还生产单级电装伞齿轮,双级电装伞齿轮,双级伞齿轮,双头伞齿轮,三头伞齿轮,链轮伞齿轮,双级手轮驱动等产品。
BA伞齿轮技术参数
BAA-3型伞齿轮参数与连接尺寸
|
型号 |
BA-000 |
BA-00 |
BA-0 |
BA-1 |
BA-2 |
BA-3 |
BAA-3 |
|||||
|
技术参数 |
||||||||||||
|
速比 |
2.35:1 |
3:1 |
3.6:1 |
4.5:1 |
5.2:1 |
6.3:1 |
23:1 |
|||||
|
最大转矩Nm |
360 |
480 |
735 |
1470 |
2940 |
4000 |
6000 |
|||||
|
43000 |
64000 |
98000 |
196000 |
340000 |
490000 |
630000 |
||||||
|
最大阀杆直径mm 铜螺母 |
25 |
30 |
40 |
52 |
70 |
90 |
110 |
|||||
|
闸阀 DN |
50 |
80-100 |
150-200 |
250-400 |
450-700 |
800-1000 |
1200 |
|||||
|
截止阀 DN |
50 |
80 |
100-150 |
200-250 |
300-350 |
400-500 |
550-650 |
|||||
|
参数 KG |
15 |
22 |
28 |
54 |
110 |
198 |
320 |
|||||
|

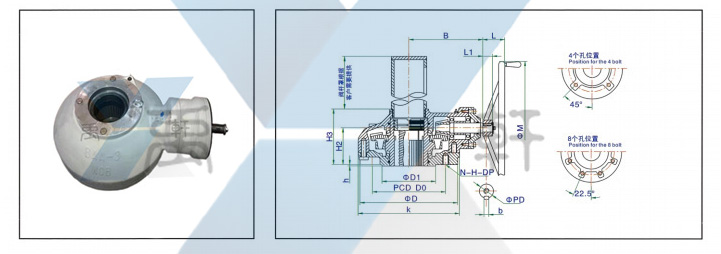

连接尺寸 |
||||||||||||
|
法兰外圆(D) |
160 |
180 |
210 |
280 |
340 |
410 |
415 |
|||||
|
连接孔中心 |
DO |
125 |
145 |
1G5 |
245 |
300 |
340 |
35G |
||||
|
|
N-H-DP |
4-M12-18 |
4-M16Z |
4-M18-30 |
8-M14-30 |
8-M20-30 |
8-M24-45 |
8-M30-45 |
||||
|
凸面 (Dlxh) |
85x3 |
100x4 |
127x5 |
200x5 |
230x5 |
250x5 |
260x5 |
|||||
|
外型尺寸 |
||||||||||||
|
B |
150 |
150 |
170 |
233 |
306 |
370 |
395 |
|||||
|
H2 |
80 |
80 |
85 |
97 |
142 |
160 |
178 |
|||||
|
H3 |
125 |
125 |
155 |
175 |
210 |
280 |
290 |
|||||
|
L |
40 |
75 |
92 |
107 |
107 |
118 |
118 |
|||||
|
K |
155 |
180 |
210 |
285 |
390 |
410 |
510 |
|||||
|
手轮 |
PD |
26 |
28 |
28 |
32 |
32 |
38 |
38 |
||||
|
|
(b)key |
8x7 |
8x7 |
8x7 |
10x8 |
10x8 |
10x8 |
10x8 |
||||
|
|
L1 |
35 |
40 |
40 |
50 |
55 |
60 |
60 |
||||
|
|
M |
250 |
310 |
310 |
460 |
530 |
600 |
600 |
||||
