产品名称：WQT-45S~90S出口型蜗轮箱
产品标签：YFQ45出口型蜗轮箱,70出口型蜗轮箱,90出口型蜗轮箱,110出口型蜗轮箱
更新时间：2021/9/25 15:26:09
上一个产品： WQT双级出口型阀门手动装置
下一个产品：WQT-5-40部分回转型阀门手动装置
电子样本： 无
产品详情
WQT-45S~90S出口型蜗轮箱是一款90°(±5°可调)部分回转手动駆动装倒.适用于球阀.蝶阀、旋塞阀等类型阀门.箱体采用球墨铸铁,铸钢,样式新颖.外型美观.法 兰全部采用ISO 5211国际标准，与阀门配套更加方便，环境温度：-20.C到+120.C(-4°F+248°F)。
WQT单级出口型蜗轮箱产品为新设计一级蜗轮蜗杆传动装置.蜗杆两端为轴承结构，出口蜗轮箱产品除具有普通一级传动装置优点外,效率更加提高，适用于90度回转的球阀,调节阀,蝶阀的控制。阀门蜗轮头主要是一种通过对阀门阀杆进行控制从而启闭阀门的装置。其实这种蜗轮箱设备能够提供比较精确的连接杆调控，能够让阀门在一定的程度上进行运动起到在管道中调节介质的效果。而说到这种涡轮装置其实也算是阀门驱动器，在一般的管道阀门中这种装置都是采用蜗轮蜗杆传动，蜗轮副自锁，使用圆锥滚子承轴，涡轮传动更加灵活，效率高。

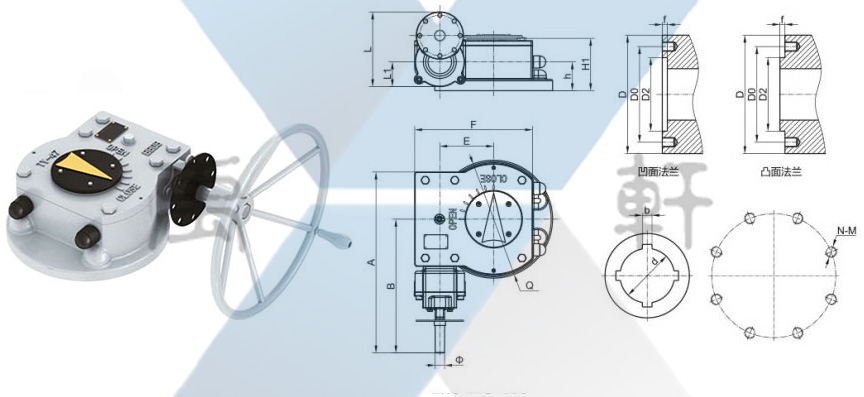

WQT出口型蜗轮箱连接尺寸图
WQT出口型蜗轮箱技术参数-连接尺寸-外型尺寸
型号 YFQ-45 YFQ-70 YFQ-90 YFQ-110 YFQ-135 YFQ-175 YFQ-210 | 技术参数 速比 153:1 200:1 275:1 486:1 432:1 590:1 540;1 输入力矩Nm 120 140 140 100 130 130 165 输出力矩Nm 4500 7000 9000 11000 13500 17500 21000 机械效率MA110% 37.5 50 64.2 112 103.6 135.7 127.2 蝶阀DN 600 700 800 850 900 1000 1200 球阀DN 400 500 500 500 500 600 600 连接尺寸 法兰号 F16 F20 F16 F20 F25 F25 F30 F25 F30 F25 F30 F20 F25 F30 F25 F30 法兰外圆(D) 210 250 210 250 300 300 350 300 350 300 350 250 300 350 300 350 DO 130 205 130 205 254 254 298 254 298 254 298 205 254 298 254 298 连接孔心 N-m -DP(深) 4xM20 8xM16 -30 -24 4xM20 -30 8xM16 -24 8xM16 -24 8xM16 8xM20 -24 -30 8xM16 8xM20 -24 -30 8xM16 8xM20 -24 -30 8xM16 -24 8xM16 -24 8xM20 -30 8xM16 8xM20 -24 -30 凹凸可选(02) 130 140 130 140 200 200 230 200 230 200 230 140 200 230 200 230 凹凸高度f 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 最大轴孔Φ 65 70 95 95 105 105 115 安装高度 100 101 146 146 155 155 158 手轮 400 500 500 500 600 600 600 外型尺寸 A 358 341 465 500 505 543 551 B 258 251 307 340 350 378 377 E 115 126 138 138 163 163 181 F 249 289 335 330 375 375 415 H1 105 117 137 137 150 164 153 h 57 61 69 69 85 87 85 L 143.5 190 209 255 274 274 285 L1 113 128.5 159 88 88 97 97 Q 235 248 300 300 350 350 380 20 20 20 25 25 25 25
