[阀门蜗轮箱作用]：蜗轮箱的蜗杆两边轴承不一样,一边是单个的深沟球轴承,另一边是2个圆锥推力轴承相向安设,请问那处作为动力的输入端好. 动力的输入端应设置在球轴承一端,也是轴的伸缩自由端(该端设有联轴器,有位移空间).圆锥推力轴承端属固定端. 蜗轮蜗杆减速箱中心距小了的解决办法绝对是失误哦，可先补焊，再从新镗孔，如材料多的话，最好从新做一个。改蜗杆蜗轮都是不大现实的，制的酿成本绝对要比箱体值钱。

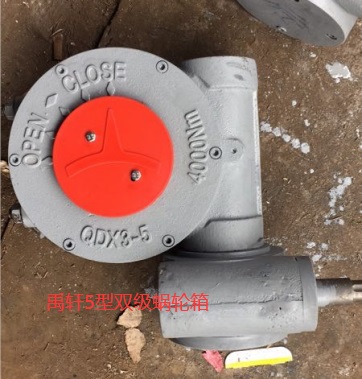

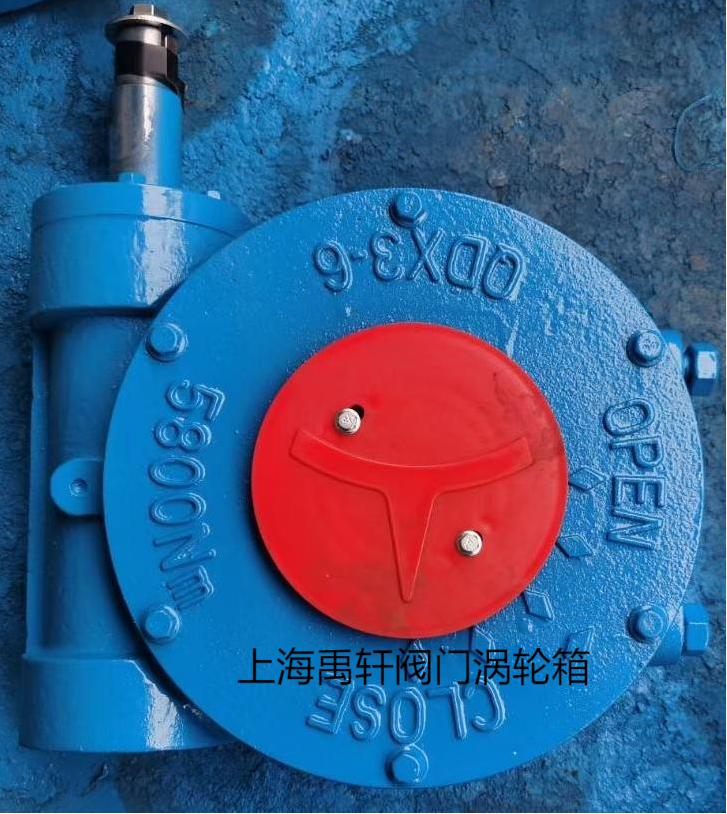

QDX3部分回转蜗轮传动头系列简介
QDX3系列主体釆用球墨铸铁， 结构坚固，达到工业级要求。产品转动受力部位使用高性能轴承， 适用于化工业、电厂、水厂、暖通设 备及大部分工业领域。
应用:QDX3系列产品适用于球阀、蝶阀、旋塞阀, 广泛用于电厂风门及流程挡板。
 |
 |
 |
|
产品特色 |
主件材料 |
||||
|
-球墨铁铁箱体 |
序 |
名称 |
材质 |
标准号及牌号 |
|
|
-45#钢输入轴 |
号 |
|
名称 |
国标 |
美标 |
|
（不锈钢可选） |
1 |
箱体 |
球墨铸铁 |
GB/T1348-1988 QT450-10 |
ASTM A536 65-45-12 |
|
-10个规格，输出扭矩 |
2 |
箱盖 |
球墨铸铁 |
GB/T1348-1988 QT450-10 |
ASTM A536 65-45-12 |
|
可达45000Nm |
3 |
位置指示牌 |
钢 |
GB/T700-2006 Q235A |
ASTM A570 Gr. A |
|
-结构坚固 |
4 |
蜗轮 |
球墨铸铁 |
GB/T1348-1988 QT500-7 |
ASTM A536 80-55-06 |
|
-釆用高性能轴承 |
5 |
密封件 |
丁脯橡胶 |
NBR |
|
|
-可调整机械限位 |
6 |
端證 |
球墨铸铁 |
GB/T1348-1988 QT450-10 |
ASTM A536 65-45-12 |
|
-0° -90°位置（±5°可调） |
7 |
蜗杆 |
钢 |
GB/T699-1999 45 |
ASTM/AISI 1045 |
|
|
8 |
轴承 |
钢 |
GB/T18254-2002 GCr!5 |
ASTM/AISI E52100 |
|
|
9 |
圆柱齿轮 |
钢 |
GB/T699-1999 45 |
ASTM/AISI 1045 |
|
|
10 |
减速齿轮箱 |
球墨铸铁 |
GB/T1348-1988 QT450-10 |
ASTM A536 65-45-12 |
|
可选项 |
11 |
带锁装置 |
钢 |
GB/T700-2006 Q235A |
ASTM A570 Gr.A |
|
•手轮规格 |
12 |
输入轴 |
钢 |
GB/T699-1999 45 |
ASTM/AISI 1045 |
|
,带锁装置“输入轴配”手轮方块 |
13 |
手轮 |
钢 |
GB/T700-2006 Q235A |
ASTM A570 Gr.A |
|
-灰铸铁箱体 |
14 |
紧固件 |
钢 |
8.8级 |
ASTM A193 B7、 2H |
|
-输入轴防腐保护 |
|
|
|
|
|
注：禹轩致力于不断改进产品工艺，样本数据如有更改，恕不事先通知。
