产品名称：QDX3-G8管网式蜗轮箱

产品标签：G4管网式蜗轮箱,G5管网式蜗轮箱,G6管网式蝶阀蜗轮箱,管网式球阀蜗轮箱

更新时间：2021/9/25 1:21:14

上一个产品： QDX3-G7管网式蜗轮箱

下一个产品：QDX3-G9管网式蜗轮箱

电子样本：无

产品详情

QDX3-G8管网式蜗轮箱是一种90°部分回转型阀门手动装置，适用于球阀、蝶阀、旋塞阀等类型阀门。特殊型可输出360°转角。产品共有7个型号-QDX3-G3,QDX3-G4,QDX3-G5,QDX3-G6,QDX3-G7,QDX3-G8,QDX3-G9,QDX3-G1O,QDX3-G11,QDX3-G12,QDX3-G13,QDX3-G13D,QDX3-G14。而且手轮方向朝上适用于管道阀门。上海禹轩阀门做为一家十多年阀门驱动装置生产厂家、产品专业配套给阀门厂家、机械厂家、环保厂家、像国内的石油化工、能源、煤化工、天然气等用户对阀门蜗轮箱使用要求的不断提高，综合当前国内外好的产品，禹轩经过多年来研发了多品种、多规格阀门执行器、不锈钢涡轮箱、单级型蜗轮箱（QDX3-D）、双级型蜗轮箱（QDX3-S）、管网型蜗轮箱（QDX3-G）、电动型蜗轮箱（QDX3-D）

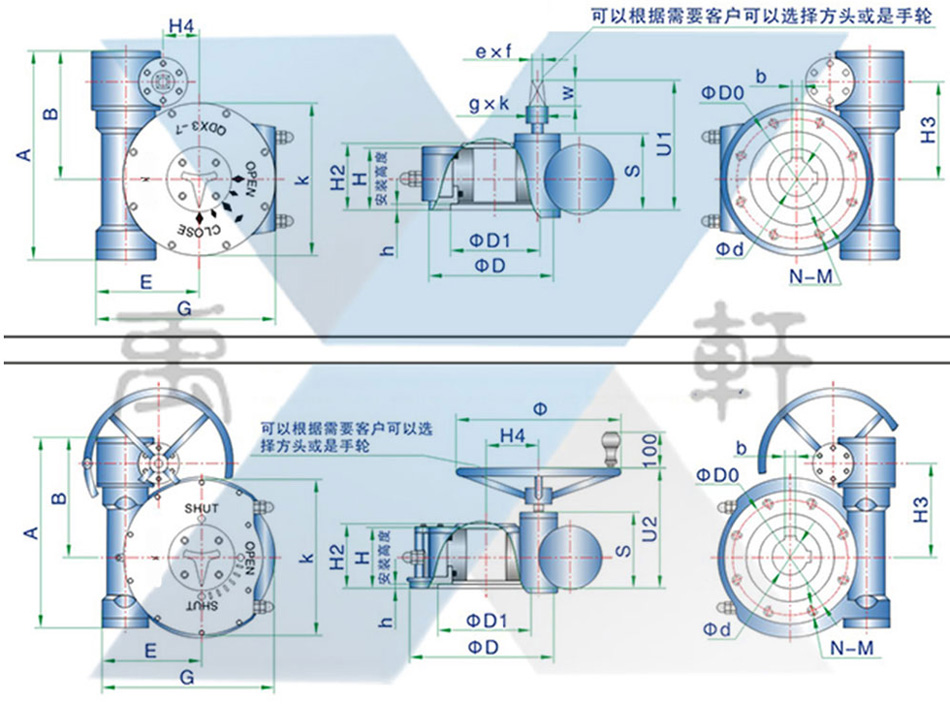

QDX3-G8管网式蜗轮箱连接尺寸图

QDX3-G系列部分回转型阀门手动装置技术参数

型号					S6	S7	S8	S9	S1O		S1 1	S12	S13	S13D	S14
型号		G3	G4	G5	G6	G7	G8	G9	G10		G1 1	G12	G13	G13D	G14
技术参数
速比		483:1	495:1	621:1	456:1	551:1	583:1	682:1	1005:1		1920:1	2407:1	2703:1	3162:1	3015:1
单人操作	输入力矩Nm	80	80	80	1 40	1 40	165	165	195		195	240	240	280	280x2
单人操作	输出力矩Nm	750	1500	3000	5700	7000	8600	10100	17500		33500	51000	58000	79700	152000
多人操作	输入力矩Nm								195x2		165x2	195x2	240x2	280x2	280x3
多人操作	输出力矩Nm								35000		55000	84500	116000	150000	220000
限位调整		±5°	±5°	±5°	±5°	±5°	±5°	±5°	±5°		±5°	±5°	±5°	±5°	±5°
蝶阀-DN		125 -150	200 -250	300 -350	400 -450	500 -600	700	800	900 -1000		1100 -1200	1400 -1600	1600 -1800	1800 -2200	2200 -2600
球阀-DN		80	100	150	200	250-300	350	400	500		600	700	800	900	1000-1200
连接尺寸
法兰外圆(D)		125	150	175	210	260	300	350	415		475	560	650	683	800
连接孔中心 (Do)		102	125	140	165	200	254	298	356		406	483	590	603	720
凹面 (D1xh)		70x4	85x4	100x4	130x5	160x5	200x5	230x5	260x5		300x8	370x8	490x8	470x8	600x8
孔数-螺栓(N\M)		4-M10	4-M12	4-M16	4-M20	8-M16	8-M16	8-M20	12M20		12-M20	12-M22	12-M27	20-M36	12-M30
标准轴孔 (d)		24	30	36	40	50	60	80	90		1 10	130	160	180	200
键宽x键高x条数NO.x 90°		8x7 x1	10x8 x1	12x8 x1	12x8 x2	16x10 x2	18x11 x2	22 x14 x2	25x14 x2		28x16 x2	32x18 x2	40x22 x2	45x25 x2	45 x25 x2
可选轴孔		22-24	28-32	32-35	38-42	45-55	55-65	70-75	80-85		90-100	110-120	150-160	160-180	180-220
可选轴孔		25-26	34-36	38-40	45-48	58-60	68-70	85-90	90-100		110-120	140-150	170-180	200-220	230-240
安装高座 (H)		62	68	75	105	110	120	135	150		180	195	205	240	250
铸件手轮 (Φ)		240	280	320	350	350	400	400	520		520	590	590	800	800
方头(ex f g x k w)		26x26 30x30 50					33x33 39x39-70			32x32 38x38 70
外型尺寸
A		200	219	250	347	391	450	510	597		645	800	927	1055	1205
B		132	144	157	215	237	275	305	380		384	516	579	650	785
E		95	115	139	171	192	224	250	306		365	425	514	598	660
G		169	203	245	292	338	378	433	522		612	717	854	958	1060
H2		71	88	97	125	128	154	152	185		203	226	250	303	343
H3		96	105	121	170	188	210	240	302		323	455	498	559	662
H4		25	39	59	62	80	95	121	144		160	189	248	242	280
P		1 13	133	153	21 1	228	269	294	346		410	488	586	724	750
Q		190	212	244	324	348	392	415	496		565	639	789	839	880
S		88	95	98	149	149	180	183	205		228	270	292	396	410
U1				201	232	245	256	261
U2		158	165	190	265	281	313	325	338		402	428	520	522	549
K		146	175	212	243	292	330	382	476		568	675	812	920	1012
