QDX3-G9管网式蜗轮箱

产品名称:QDX3-G9管网式蜗轮箱

产品标签:QDX3-G11管网式蜗轮箱,QDX3-G12管网式蜗轮箱,G13管网式蜗轮箱

更新时间:2021/9/25 9:53:51

上一个产品: QDX3-G8管网式蜗轮箱

下一个产品:没有资料

点击这里给我发消息点击这里给我发消息

电子样本:



产品详情

QDX3-G9管网式蜗轮箱是一种90°部分回转型阀门手动装置,适用于球阀、蝶阀、旋塞阀等类型阀门。特殊型可输出360°转角。产品共有13个型号-QDX3-G3,QDX3-G4,QDX3-G5,QDX3-G6,QDX3-G7,QDX3-G8,QDX3-G9,QDX3-G1O,QDX3-G11,QDX3-G12,QDX3-G13,QDX3-G13D,QDX3-G14。而且手轮方向朝上适用于管道阀门。上海禹轩阀门做为一家十多年阀门驱动装置生产厂家、产品专业配套给阀门厂家、机械厂家、环保厂家、像国内的石油化工、能源、煤化工、天然气等用户对阀门蜗轮箱使用要求的不断提高,综合当前国内外好的产品,禹轩经过多年来研发了多品种、多规格阀门执行器、不锈钢涡轮箱、单级型蜗轮箱(QDX3-D)、双级型蜗轮箱(QDX3-S)、管网型蜗轮箱(QDX3-G)、电动型蜗轮箱(QDX3-D)

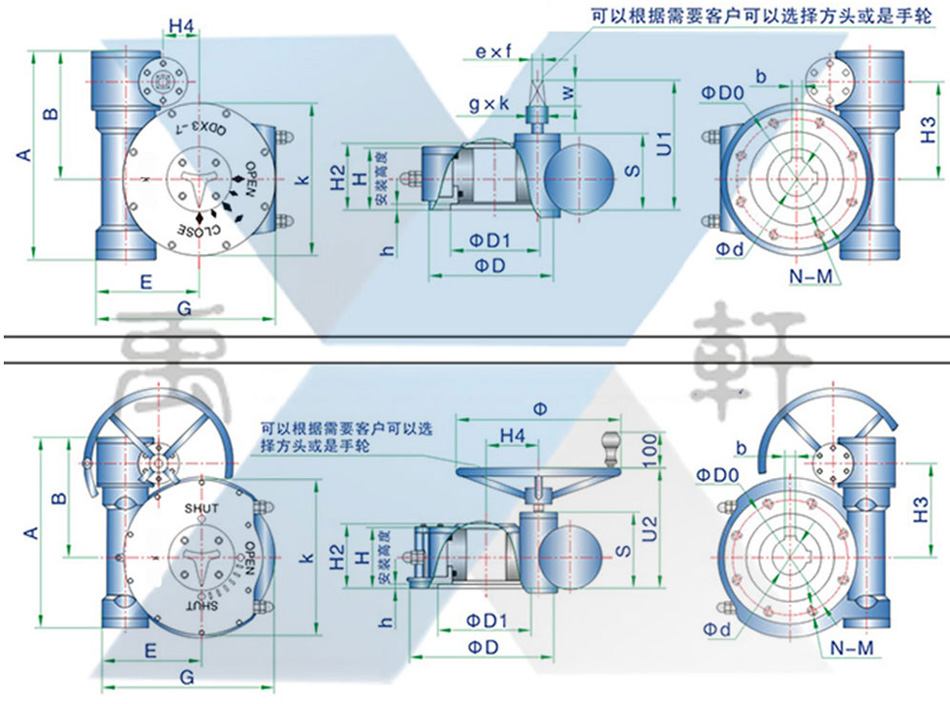

QDX3-G9管网式蜗轮箱连接尺寸图

QDX3-G系列部分回转型阀门手动装置技术参数

型号







S6

S7

S8

S9

 S10

S1 1

S12

S13

S13D

S14

G3

G4

G5

G6

G7

G8

G9

G10

G1 1

G12

G13

G13D

G14

术 参 数

速比

483:1

495:1

621:1

456:1

551:1

583:1

682:1

1005:1

1920:1

2407:1

2703:1

3162:1

3015:1

单人操作

输入力矩Nm

80

80

80

1 40

1 40

165

165

195

195

240

240

280

280x2

输出力矩Nm

750

1500

3000

5700

7000

8600

10100

17500

33500

51000

58000

79700

152000

多人操作

输入力矩Nm















195x2

165x2

195x2

240x2

280x2

280x3

输出力矩Nm















35000

55000

84500

116000

150000

220000

限位调整

±5°

±5°

±5°

±5°

±5°

±5°

±5°

±5°

±5°

±5°

±5°

±5°

±5°

蝶阀-DN

125

-150

200

-250

300

-350

400

 -450

500

 -600

700

800

900

-1000

1100

-1200

1400 -1600

1600 -1800

1800 -2200

2200

-2600

球阀-DN

80

100

150

200

250-300

350

400

500

600

700

800

900

1000-1200

连接尺寸

法兰外圆(D)

125

150

175

210

260

300

350

415

475

560

650

683

800

连接孔中心 (Do)

102

125

140

165

200

254

298

356

406

483

590

603

720

凹面 (D1xh)

70x4

85x4

100x4

130x5

160x5

200x5

230x5

260x5

300x8

370x8

490x8

470x8

600x8

孔数-螺栓(N\M)

4-M10

4-M12

4-M16

4-M20

8-M16

8-M16

8-M20

12M20

12-M20

12-M22

12-M27

20-M36

12-M30

标准轴孔 (d)

24

30

36

40

50

60

80

90

1 10

130

160

180

200

键宽x键高x条数NO.x 90°

8x7

 x1

10x8

 x1

12x8

x1

12x8

x2

16x10 x2

18x11

x2

22 x14 x2

25x14

x2

28x16

 x2

32x18 x2

40x22

 x2

45x25

 x2

45 x25

x2

可选轴孔

22-24

28-32

32-35

38-42

45-55

55-65

70-75

80-85

90-100

110-120

150-160

160-180

180-220

25-26

34-36

38-40

45-48

58-60

68-70

85-90

90-100

110-120

140-150

170-180

200-220

230-240

安装高座  (H)

62

68

75

105

110

120

135

150

180

195

205

240

250

铸件手轮 (Φ)

240

280

320

350

350

400

400

520

520

590

590

800

800

方头(ex f g x k w)

26x26 30x30 50

33x33 39x39-70

32x32 38x38 70

外型尺寸

A

200

219

250

347

391

450

510

597

645

800

927

1055

1205

B

132

144

157

215

237

275

305

380

384

516

579

650

785

E

95

115

139

171

192

224

250

306

365

425

514

598

660

G

169

203

245

292

338

378

433

522

612

717

854

958

1060

H2

71

88

97

125

128

154

152

185

203

226

250

303

343

H3

96

105

121

170

188

210

240

302

323

455

498

559

662

H4

25

39

59

62

80

95

121

144

160

189

248

242

280

P

1 13

133

153

21 1

228

269

294

346

410

488

586

724

750

Q

190

212

244

324

348

392

415

496

565

639

789

839

880

S

88

95

98

149

149

180

183

205

228

270

292

396

410

U1





201

232

245

256

261













U2

158

165

190

265

281

313

325

338

402

428

520

522

549

K

146

175

212

243

292

330

382

476

568

675

812

920

1012
