产品名称：QDX3-S8蝶阀双级涡轮箱
产品标签：二级阀门涡轮箱,二级蝶阀涡轮箱,二级球阀涡轮箱,手动蜗轮头
更新时间：2021/9/27 17:28:55
上一个产品： QDX3-S10阀门双级涡轮箱
下一个产品：QDX3-S7二级蝶阀涡轮箱
电子样本： 无
产品详情
上海禹轩生产的QDX3-S8蝶阀双级涡轮箱,S系列多部分回转型阀门手动装置是一种90°回转型阀门驱动装置,适用于大规格的球阀、蝶阀、旋塞阀等类阀门。通常增设一级蜗轮减速机构，组合成双级传动，又称二级传动，增加力矩和速比,以减少手动操作力。阀门手动装置特殊型可输出360°多回转型。产品共有12个型号-QDX3-S4,QDX3-S5,QDX3-S6,QDX3-S7,QDX3-S8,QDX3-S9,QDX3-S1O,QDX3-S11,QDX3-S12,QDX3-S13,QDX3-S13D,QDX3-S14,蝶阀可配套 DN300-DN2200 规格上使用，总共有10个等级规格。球阀可配套DN100-1200规格上使用，总共有12个等级规格。
QDX3-S8蝶阀双级涡轮箱结构特点
1蜗轮箱装有限位螺钉可在全开OPEN或全 CLOS闭两个位置上调整。
2蜗轮副自锁,操作简单。
3开关指示牌直接在蜗轮上连接,指示准确直观。
4可根据用户需要,附有结合子,制成不同的孔径、孔型,适应性强,互换性强。产品出厂时装有专用润滑脂,外壳密封防水。检验蜗轮箱的真实性,一定要求阀门的生产企业提供真实、准确的检验报告
QDX3-S8蝶阀双级涡轮箱检验过程
①原材料的检验一原铁中CSLMn,PS等的成分含量以及焦炭的质量等
④铸件的检验金相试验,延伸率试验,强度试验等
④密封试验一双面泵压试验及多次开关试
QDX3-S8蝶阀双级涡轮箱产品应用
QDX3-S系列多部分回转型阀门手动装置是一款主要用于阀门驱动开关的一种驱动装置，起到连接传动的作用，箱体壳采用灰铸铁、球墨铸铁、铸钢、不锈钢材料,外观美观大方,体积小重量轻,设计合理输出转矩大,省力轻便。常用于阀门驱动，减速机驱动,风门驱动,闸门驱动,蝶阀，球阀，旋塞阀驱动等。上海禹轩生产的阀门手动装置具有耐磨，耐用，不卡等优的特点，欢迎来人到工厂实地考察选用。公司除了生产不锈钢蜗轮箱单级蜗轮箱、电动蜗轮箱、管网蜗轮箱、双级蜗轮箱、双级电动蜗轮箱、分离式蜗轮箱、出口型蜗轮箱、信号蜗轮箱、BA伞齿轮等类型的驱动装置，公司还生产工业阀门全系列。

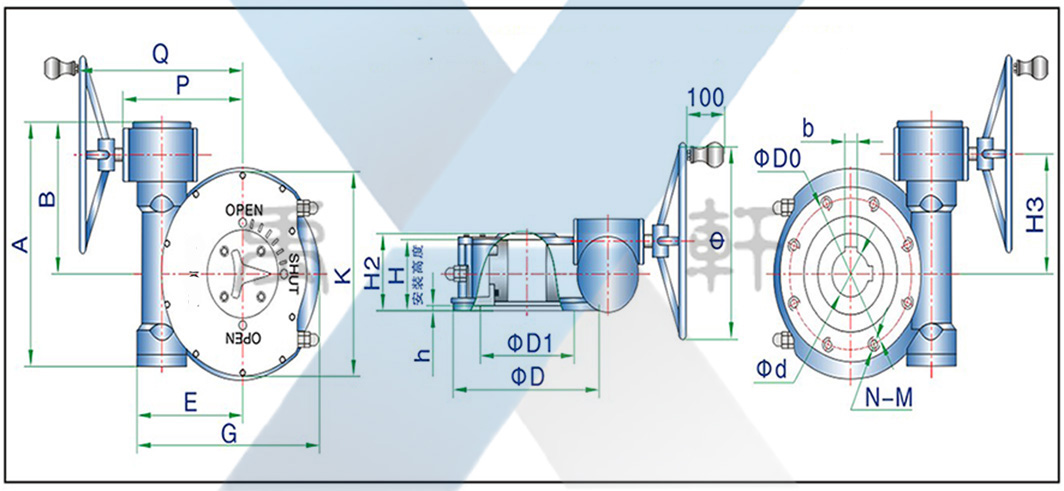

QDX3-S8蝶阀双级涡轮箱结构连接尺寸
型号 S6 S7 S8 S9 S1O S1 1 S12 S13 S13D S14 G3 G4 G5 G6 G7 G8 G9 G10 G1 1 G12 G13 G13D G14 技 术 参 数 速比 483:1 495:1 621:1 456:1 551:1 583:1 682:1 1005:1 1920:1 2407:1 2703:1 3162:1 3015:1 单人操作 输入力矩Nm 80 80 80 1 40 1 40 165 165 195 195 240 240 280 280x2 输出力矩Nm 750 1500 3000 5700 7000 8600 10100 17500 33500 51000 58000 79700 152000 多人操作 输入力矩Nm 195x2 165x2 195x2 240x2 280x2 280x3 输出力矩Nm 35000 55000 84500 116000 150000 220000 限位调整 ±5° ±5° ±5° ±5° ±5° ±5° ±5° ±5° ±5° ±5° ±5° ±5° ±5° 蝶阀-DN 125 -150 200 -250 300 -350 400 -450 500 -600 700 800 900 -1000 1100 -1200 1400 -1600 1600 -1800 1800 -2200 2200 -2600 球阀-DN 80 100 150 200 250-300 350 400 500 600 700 800 900 1000-1200 连接尺寸 法兰外圆(D) 125 150 175 210 260 300 350 415 475 560 650 683 800 连接孔中心 (Do) 102 125 140 165 200 254 298 356 406 483 590 603 720 凹面 (D1xh) 70x4 85x4 100x4 130x5 160x5 200x5 230x5 260x5 300x8 370x8 490x8 470x8 600x8 孔数-螺栓(N\M) 4-M10 4-M12 4-M16 4-M20 8-M16 8-M16 8-M20 12M20 12-M20 12-M22 12-M27 20-M36 12-M30 标准轴孔 (d) 24 30 36 40 50 60 80 90 1 10 130 160 180 200 键宽x键高x条数NO.x 90° 8x7 x1 10x8 x1 12x8 x1 12x8 x2 16x10 x2 18x11 x2 22 x14 x2 25x14 x2 28x16 x2 32x18 x2 40x22 x2 45x25 x2 45 x25 x2 可选轴孔 22-24 28-32 32-35 38-42 45-55 55-65 70-75 80-85 90-100 110-120 150-160 160-180 180-220 25-26 34-36 38-40 45-48 58-60 68-70 85-90 90-100 110-120 140-150 170-180 200-220 230-240 安装高座 (H) 62 68 75 105 110 120 135 150 180 195 205 240 250 铸件手轮 (Φ) 240 280 320 350 350 400 400 520 520 590 590 800 800 方头(ex f g x k w) 26x26 30x30 50 33x33 39x39-70 32x32 38x38 70 外型尺寸 A 200 219 250 347 391 450 510 597 645 800 927 1055 1205 B 132 144 157 215 237 275 305 380 384 516 579 650 785 E 95 115 139 171 192 224 250 306 365 425 514 598 660 G 169 203 245 292 338 378 433 522 612 717 854 958 1060 H2 71 88 97 125 128 154 152 185 203 226 250 303 343 H3 96 105 121 170 188 210 240 302 323 455 498 559 662 H4 25 39 59 62 80 95 121 144 160 189 248 242 280 P 1 13 133 153 21 1 228 269 294 346 410 488 586 724 750 Q 190 212 244 324 348 392 415 496 565 639 789 839 880 S 88 95 98 149 149 180 183 205 228 270 292 396 410 U1 202 207 220 295 305 363 370 385 428 454 546 548 575 U2 158 165 190 265 281 313 325 338 402 428 520 522 549 K 146 175 212 243 292 330 382 476 568 675 812 920 1012
