产品名称：C-SD组合系列部分回转型阀门电动装置
产品标签：正齿轮电动蜗轮箱,出口球阀电动齿轮箱,电动阀门减速装置
更新时间：2021/9/26 0:43:22
上一个产品： C-SD-T组合系列部分回转型阀门电动装置
下一个产品：QDX3-D-F推力型电动阀门装置
电子样本： 无
产品详情
C-SD组合系列部分回转型阀门电动装置是一款90°部分回转驱动装置，正齿轮电动蜗轮箱,出口球阀电动齿轮箱,电动阀门减速装置适用于球阀、蝶阀、旋塞阀等类型阀门。该系列是正齿轮箱与蜗轮箱组合而成的，提高了机械总效率，使用小电装开大阀门，节省了使用成本。特别是选用国外快速小电装时更能显示其优越性。每种型号提供多个传动比，能更好的匹配不同规格的阀门。

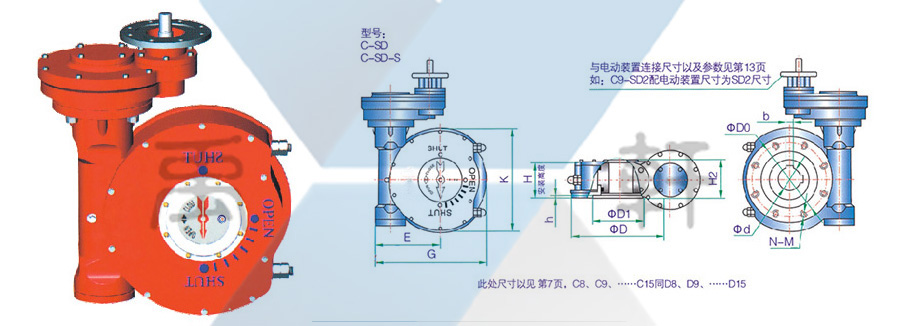

QDX3组合系列部分回转型阀门电动装置连接图
C-SD组合系列部分回转型阀门电动装置技术参数
双级组合系列 Two-stege series 蝶阀 DN Butterfly valve DN 球阀 Ball-valve DN 电动装置参数 Electric device parameters 蜗轮箱参数 Gear parameters 末级蜗轮箱 Worm 首级齿轮箱 Gear 型号 Model 转速 speed r/min 力矩 Torque Nm 标准速比 Ration 输出力矩 Output-torque Nm 开阀时间 S Valve-open time C9-SD2 D9 SD2 700 350 Z30 24 300 390：1 23.000 190 IA25 72 244 66 C9-SD2-T SD2-T IA20 72 176 981：1 34.500 170 C9-SD2-S SD3-S Z60 24 600 260：1 30.800 100 IA40 72 680 33 C10-SD2 D10 SD2 800 400 Z30 24 300 378：1 22.600 233 IA25 72 244 78 C10-SD2-T SD2-T IA20 72 176 970：1 34.140 199 C10-SD3-S SD3-S Z60 24 600 189：1 22.000 117 IA40 72 680 39 C11-SD2 D11 SD2 900-1000 500 Z30 24 300 402：1 24.000 251 IA25 72 244 84 C11-SD2-T SD2-T IA20 72 176 1032：1 35.000 215 C11-SD3-T SD3-T Z60 24 600 1132：1 125.000 126 IA40 72 680 148.000 42 C11-SD3 SD3 Z60 24 600 402：1 48.000 251 IA35 72 244 19.000 84 C11-SD4-S SD4-S Z120 24 1200 201：1 42.000 126 IA70 72 1020 42 C12-SD2 D12 SD2 1100-1200 600 Z30 24 300 486：1 25.000 300 IA25 72 244 100 C12-SD2-T SD2-T IA20 72 176 1247：1 41.000 257 C12-SD3-T SD3-T Z60 24 600 818：1 30.000 150 IA40 72 680 34.000 50 C12-SD3 SD3 Z45 24 450 486：1 45.000 300 Z60 24 600 55.000 300 IA35 72 474 48.000 100 IA40 72 680 55.000 100 C12-SD4-S SD4-S Z120 24 1200 243：1 55.000 150 IA70 72 1020 51.000 50 C13-SD3 D13 SD3 1400-1600 800 Z60 24 600 498：1 63.000 311 Z90 24 900 84.000 311 IA40 72 680 71.000 104 C13-S4-S SD4-S Z120 24 1200 249：1 62.000 156 IA70 72 1020 53.000 52 C14-SD3 D14 SD3 1600-1800 900 Z90 24 900 492：1 83025 307 IA40 72 680 62730 102 C14-SD4-S SD4-S Z120 24 1200 246：1 55350 154 IA70 72 1020 47047 51 C14-SD4 SD4 Z180 24 1200 492：1 110780 307 IA70 72 1020 94095 102 C14-SD4-T SD4-T Z60 24 600 1254：1 141075 784 IA35 72 474 114204 261 C15-SD3 D15 SD3 1800-2000 1000 Z90 24 900 564：1 96.000 352 IA40 72 680 87.000 117 C15-SD4-S SD4-S Z120 24 1200 282：1 77.000 176 IA70 72 1020 65.000 59 C15-SD4 SD4 Z180 24 1200 564：1 135.000 352 IA70 72 1020 120.000 117 C15-SD4-T SD4-T Z60 24 600 1438：1 135.000 899 IA35 72 474 135.000 299 C16-SD4 D16 SD4 2400-3600 1200 Z180 24 1800 540：1 200.000 338 IA90 36 1700 190.000 225 C16-SD4-T SD4-T Z120 24 900 1377：1 230.000 860 IA70 72 1020 230.000 286 C16-SD6-S SD6-S Z500 12 5000 180：1 230.000 225 C17-SD4-T D17 SD4-T 3800-4500 1500 Z120 24 1200 1836：1 330.000 1147 IA70 72 1020 300.000 382 C17-SD6-S SD6-S Z500 12 5000 240：1 315.000 300 C17-SD5-T D17 SD5-T 4500-5000 1800 Z120 36 1200 2880：1 518.400 1200
型号 Model
