产品名称：QDX3电动阀门蜗轮箱（加长型）
产品标签：C型电动蝶阀蜗轮箱,C型电动球阀蜗轮箱,铸钢电动蜗轮箱
更新时间：2021/9/26 15:56:23
上一个产品： QDX3-D6基座拐臂式齿轮箱
下一个产品：QDX3-D12电动蜗轮箱
电子样本： 无
产品详情
QDX3电动阀门蜗轮箱（加长型），部分回转型阀门装置是一款90°部分回转驱动装置，适用于球阀、蝶阀、旋塞阀等类型阀门。阀门电动装置特殊型可输出360°多回转型。产品共有14个型号-QDX3-D4,QDX3-D5,QDX3-D6,QDX3-D7,QDX3-D8,QDX3-D9,QDX3-D1O,QDX3-D11,QDX3-D12,QDX3-D13,QDX3-D13D,QDX3-D14,该产品是与多回转电动装置组合输出大力矩部分回转型阀门电动装置。蝶阀可配套 DN300-DN2200 规格上使用，总共有10个等级规格。球阀可配套DN100-1200规格上使用，总共有12个等级规格。
QDX3电动阀门蜗轮箱（加长型）特点：
1、可以得到很大的传动比，比交错轴斜齿轮机构紧凑
2、两轮啮合齿面间为线接触，其承载能力大大高于交错轴斜齿轮机构
3、蜗杆传动相当于螺旋传动，为多齿啮合传动，故传动平稳、噪音很小
4、具有自锁性。当蜗杆的导程角小于啮合轮齿间的当量摩擦角时，机构具有自锁性，可实现反向自锁，即只能由蜗杆带动蜗轮，而不能由蜗轮带动蜗杆。如在其重机械中使用的自锁蜗杆机构，其反向自锁性可起安全保护作用。
5、传动效率较低，磨损较严重。蜗轮蜗杆啮合传动时，啮合轮齿间的相对滑动速度大，故摩擦损耗大、效率低。另一方面，相对滑动速度大使齿面磨损严重、发热严重，为了散热和减小磨损，常采用价格较为昂贵的减摩性与抗磨性较好的材料及良好的润滑装置，因而成本较高。
6、蜗杆轴向力较大。

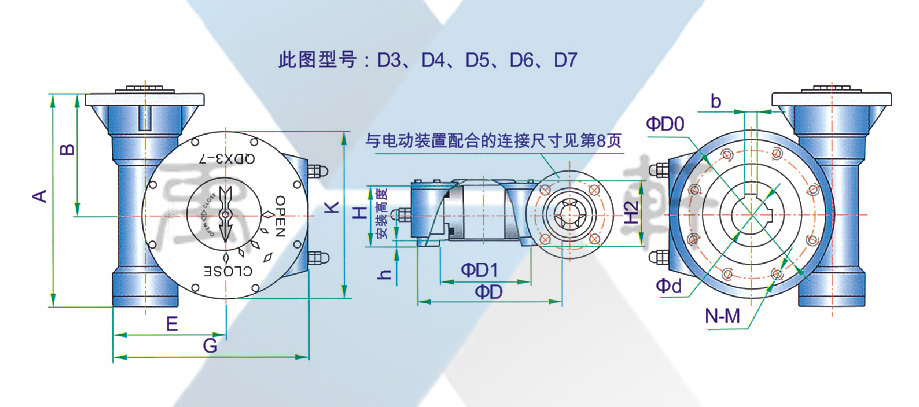

QDX3电动阀门蜗轮箱（加长型）结构尺寸：
型号ModeI D3 D4 D5 D6 D7 D8 D9 D10 D11 D12 D13 D14 技术参数Technical-parameters 速比Ratio 41:1 48:1 55:1 50:1 55:1 57:1 65:1 63:1 67:1 81:1 83:1 82:1 限位调整Limit-adjustment ±5° ±5° ±5° ±5° ±5° ±5° ±5° ±5° ±5° ±5° ±5° ±5° 蝶阀Butterfly valve DN 125-150 200-250 300-350 400-450 450 500-600 700 800 900-1000 1100-1200 1400-1600 1600-1800 球阀Ball-valve DN 80 100 150 200 250 250-300 350 400 500 600 800 900 连接尺寸Connection-size 法兰外圆（D） 125 150 175 210 230 260 300 350 415 475 560 650 连接孔中心PCD（D0） 102 125 140 165 185 200 254 298 356 406 483 590 凹面Concave（D1） 70×4 85×4 100×4 130×5 150×5 160×5 200×5 230×5 260×5 300×8 370×8 490×8 孔数-螺栓Bolt（N-M） 4-M10 4-M12 4-M16 4-M16 4-M20 8-M16 8-M16 8-M20 12-M20 12-M20 12-M22 12-M22 标准轴孔Bore（d） 24 28 38 45 50 60 70 80 100 110 130 160 键宽 Key（b）×键高×条数NO.×90° 8×7×1 8×7×1 10×8×1 12×8×2 16×10×2 16×10×2 16×10×2 20×14×2 25×14×2 28×16×2 32×18×2 32×18×2 可选轴孔（d-limit） 22-26 28-36 32-40 38-48 50-55 50-60 55-70 70-90 80-100 90-120 110-150 110-150 安装高度Install-height（H） 65 80 75 95 95 110 120 130 160 185 190 190 外型尺寸Appearance-size A 200 218 248 320 340 365 421 445 507 585 680 730 B 132 127 148 188 203 210 241 245 290 320 388 400 E 96 115 139 171 181 192 224 250 306 365 427 472 G 169 203 245 291 314 338 378 433 522 612 717 745 H2 74 88 97 125 131 128 154 152 185 203 226 210 K 150 190 210 250 270 300 330 400 470 580 660 760
